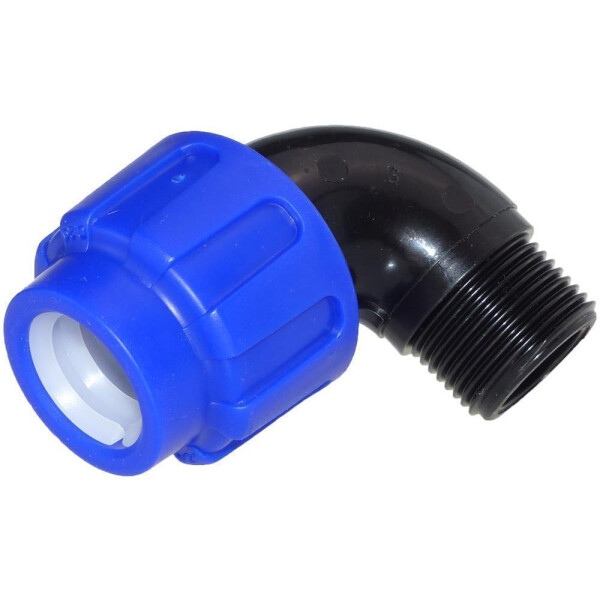

PE-Winkel Aussengewinde

Artikelnummer: S-1300-090-A-PAPA

Kategorie: PE Fittings (Restposten)

Lieferstatus: 1-3 Werktage

ab 1,01 €

inkl. 19% USt. , zzgl. (DHL Paket)

CEPEX FLUIDRA EXPORT, S.A.

PE-Winkel Aussengewinde - PE Rohr Klemm Verschraubung (Trinkwasser geeignet)

Dieser Artikel ist in verschiedenen Ausführungen erhältlich

Produktübersicht

PE-Winkel Aussengewinde 20 mm x 1/2 Zoll

1,01 € *

Lieferstatus: 1-3 Werktage

PE-Winkel Aussengewinde 25 mm x 1/2 Zoll

1,17 € *

Lieferstatus: 1-3 Werktage

PE-Winkel Aussengewinde 40 mm x 1 1/2 Zoll

2,66 € *

Lieferstatus: 1-3 Werktage

PE-Winkel Aussengewinde 50 mm x 2 Zoll

3,70 € *

Lieferstatus: 1-3 Werktage

PE-Winkel Aussengewinde 63 mm x 2 Zoll

5,35 € *

Lieferstatus: 1-3 Werktage

Beschreibung

PE Winkel Aussengewinde - Eine variable Verbindung

Dieser PE Klemmverbinder besitzt auf der einen Seite ein praktisches Klemm-System für PE Rohre und auf der anderen ein Aussengewinde zum Anschluss an bestehende Rohrsysteme. Auf diese Weise lässt sich ein PE Rohrsystem auch mit Leitungen aus anderen Materialien wie zum Beispiel Kupfer oder PVC verbinden. Unsere Klemmfittings besitzen die LVHT Trinkwasserzulassung nach LVHTund erfüllen somit höchste Ansprüche an Sauberkeit und Hygiene. Dieser PE Winkel Aussengewinde wird in vielen Bereichen der Haustechnik sowie der Industrie eingesetzt und eignet sich besonders gut für die Realisierung von Bewässerungsanlagen, Trinkwasserversorgungen oder als Kabelschutz.

Schnell montiert und absolut dicht

Der PE Winkel Aussengewinde hilft Ihnen, zeit- und kostenoptimiert zu arbeiten. Dank der einfachen und schnellen Installation gewinnen besonders Handwerker einen echten Wettbewerbsvorteil gegenüber der Konkurrenz. Die Montage unserer Klemmfittings ist denkbar einfach und in vier Schritten erledigt: Zuerst schrägen Sie das Ende des Rohrs an. Anschließend lösen Sie leicht die Überwurfmutter vom Fitting, ohne Sie dabei aber komplett zu entfernen. Nun schieben Sie das Rohrende bis zum Stopper in das Fitting und ziehen als letzten Schritt die Überwurfmutter per Hand oder mit einem Ketten- oder Bandschlüssel fest. Die Verbindung ist bei Temperaturen von -20 bis 80 °C sowie einem Betriebsdruck von bis zu 12 bar absolut dicht und trotzdem jederzeit wieder lösbar.

PE Fittinge online bestellen, bares Geld sparen und besten Service erhalten

Unsere PE Fittinge sind Qualitätsprodukte von Cepex, die aus europäischer Fertigung stammen und weltweit im Einsatz sind. Wir bieten Ihnen diese professionellen Artikel zu einem besonders fairen Preis und unterstützen Sie zudem durch unseren erstklassigen Kundenservice, der Ihnen bei Fragen jederzeit helfend zur Verfügung steht.

- PE Winkel Klemmverbindung und Aussengewinde
- Aussengewinde im 90 Grad Abgang
PE PP Klemmfitting für die Anwendung in PE Druckrohrsystemen
- Serie Performance: A 20ºC D16 - D63: PN 16
(Rohrgewinde BSP: PN 10), D75 - D110: PN 10

Weltweit im Einsatz.
- Geprüft und zertifiziert durch weltweit anerkannte Prüfinstitute.
- Schnelle und zuverlässige Verbindungen.
- Perfekte Dichtheit unter allen Arbeitsbedingungen.
- Gama Performance: Trinkwasserleitungen verwendbar.
- Geeignet ist die Performance Series für: Trinkwasserversorgung,
Industrie, Bewässerung

Standard Series für: Bewässerung, Schwimmbad, Kabelschutz,...

Montage Anleitung:
A. Die Überwurfmutter lösen ohne diese vom Körper zu entfernen. Dabei prüfen dass sowohl der O-Ring als auch der Klemmring in seiner Position bleibt.
B. Das Rohrende (Schnittkante) anschrägen und entgraten. Ohne anziehen der Überwurfmutter das Rohr einschieben.
C. Dann den Fitting soweit am Rohr verschieben bis es nach dem Übergleiten des O-Ringes am Stopper steht.
D. Die Überwurfmutter von Hand oder mittels Band- oder Kettenschlüssel festziehen.

D x G	DN (mm)	PN (bar)	L (mm)	L1 (mm)	Z (mm)	Z1 (mm)	E (mm)	F (mm)
16 x 3/8"	10 x 10	10	49	13	13	27	47	27
16 x ½"	10 x 15	10	49	13	13	27	47	27
20 x ½"	15 x 15	10	49	14	13	26	47	27
20 x ¾"	15 x 20	10	49	16	13	26	47	30
25 x ½"	20 x 15	10	58	14	16	34	56	27
25 x ¾"	20 x 20	10	58	16	16	34	56	30
32 x ½"	25 x 15	10	81	14	18	34	65	27
32 x ¾"	25 x 20	10	81	16	18	34	65	30
32 x 1"	25 x 25	10	81	19	18	45	65	36
40 x 1¼"	32 x 32	10	92	21	24	59	81	48
40 x 1½"	32 x 40	10	92	21	24	59	81	52
50 x 1¼"	40 x 32	10	108	21	28	68	92	48
50 x 1½"	40 x 40	10	108	21	28	68	92	52
50 x 2"	40 x 50	10	108	26	28	68	92	66
63 x 2"	50 x 50	10	125	26	32	78	114	66

Abbildungen, Fotografien und technischen Daten basieren auf Informationen der Hersteller, die zum Zeitpunkt der Erstellung bekannt waren. Die Hersteller behalten sich das Recht vor, jederzeit und ohne Vorankündigung, technische Daten, Farbe oder Materialien zu ändern. Daher kann keine Garantie auf die hier veröffentlichen Daten gegeben werden. Sollte Ihnen, vor uns, eine Abweichung auffallen bitten wir um Nachricht, damit wir die Daten entsprechend anpassen können.

** Für das Angebot der Online Artikel verwenden wir die Fotografie einer Artikelgröße. Je nach bestellter Größe, kann der gelieferte Artikel daher von den gezeigten Bildern in Form, Farbe oder im Größenverhältnis ggf. abweichen. Die Bilder werden mit Studiolicht erstellt, der Farbton kann durch die Fotografie verfälscht sein.

Die Gewindenorm Rohrzoll oder wie Sie das zöllige Gewinde in "mm" umrechnen müssen (Werte "mm" gerundet):

1/8 Zoll = 9,5mm
1/4 Zoll = 12,9mm
3/8 Zoll = 16,4mm
1/2 Zoll = 20mm
3/4 Zoll = 26mm
1 Zoll = 32mm (nicht 25,4mm !!)
1 1/4 Zoll = 40mm
1 1/2 Zoll = 48mm
2 Zoll = 59mm
