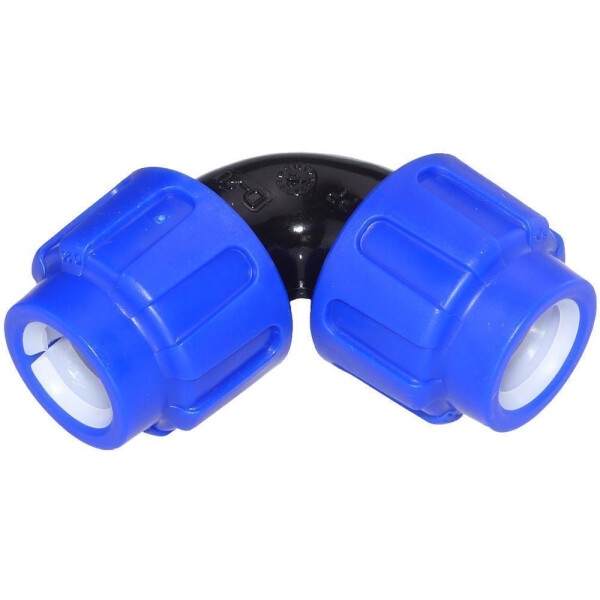

PE-Winkel Klemmmuffe

Dieser PE Winkel wird bei der Installation von PE-Rohren eingesetzt, wenn die Rohrführung beispielsweise im Bereich einer Ecke die Verlegung in einem Winkel von 90° erfordert. Beide Seiten des PE Winkels sind mit einer Klemmung für PE Rohre ausgestattet, sodass der Einsatz aufwendiger Verbindungstechniken entfällt. Ein Winkel Klemmfitting kann auch von Hobbyhandwerkern ohne Probleme verarbeitet werden, weil keine spezielle Ausrüstung erforderlich ist.

Die Entscheidung für die Ausführung einer Installation mit PE Rohren und PE Normteilen bietet eine ganze Reihe von handfesten Vorteilen. Mit diesem überzeugenden System lassen sich schnell zuverlässige Verbindungen herstellen. Die Montage ist sehr einfach. Installationen mit PE Rohren und Fittings eignen sich sowohl für den privaten als auch für den gewerblichen Einsatz. Wir bieten ausschließlich hochwertige Bauteile an, die höchsten Qualitätsanforderungen genügen.

In unserem Onlineshop für PE Fittinge finden Sie PE Winkel für Rohrdurchmesser von 16 mm bis 63 mm. Die genormten Teile sind von internationalen Prüfeinrichtungen zertifiziert. Die PE Fittings aus unserem Angebot lassen sich z. B. beim Bau von Sanitärinstallationen, Bewässerungssystemen im Garten, in Schwimmbädern, Druckluftanlagen oder auch als Kabelschutz verwenden. Die angebotenen Winkel aus PE sind vom LVHT zugelassen. Sie dürfen für die Trinkwasserversorgung genutzt werden. Der zulässige Temperaturbereich beträgt -20 °C bis 80 °C, der Druckbereich wird vom Hersteller mit 6 - 12 Bar angegeben.

Das innovative Klemmsystem gewährleisten perfekte Dichtheit der Verbindungen unter allen Arbeitsbedingungen. Installationen, die mit unseren PE Fittings ausgeführt werden, haben eine sehr lange Lebensdauer. Die UV-Beständigkeit ist sehr hoch, sodass sich die Rohre beim Einsatz im Freien ebenfalls bestens bewähren. Wegen der hohen Widerstandsfähigkeit gegen Chemikalien finden die leicht zu montierenden PE Fittinge auch im industriellen Bereich vielfältige Verwendungsmöglichkeiten.

- PE Winkel mit Klemmverbindung auf beiden Seiten
  PE PP Klemmfitting für die Anwendung in PE Druckrohrsystemen
- Serie Performance: A 20ºC D16 - D63: PN 16
  (Rohrgewinde BSP: PN 10), D75 - D110: PN 10

Weltweit im Einsatz.
- Geprüft und zertifiziert durch weltweit anerkannte Prüfinstitute.
- Schnelle und zuverlässige Verbindungen.
- Perfekte Dichtheit unter allen Arbeitsbedingungen.
- Gama Performance: Trinkwasserleitungen verwendbar.
- Geeignet ist die Performance Series für: Trinkwasserversorgung,
  Industrie, Bewässerung

Standard Series für: Bewässerung, Schwimmbad, Kabelschutz,...

Montage Anleitung:
A. Die Überwurfmutter lösen ohne diese vom Körper zu entfernen. Dabei prüfen dass sowohl der O-Ring als auch der Klemmring in seiner Position bleibt.
B. Das Rohrende (Schnittkante) anschrägen und entgraten. Ohne anziehen der Überwurfmutter das Rohr einschieben.
C. Dann den Fitting soweit am Rohr verschieben bis es nach dem Übergleiten des O-Ringes am Stopper steht.
D. Die Überwurfmutter von Hand oder mittels Band- oder Kettenschlüssel festziehen.

Abbildungen, Fotografien und technischen Daten basieren auf Informationen der Hersteller, die zum Zeitpunkt der Erstellung bekannt waren. Die Hersteller behalten sich das Recht vor, jederzeit und ohne Vorankündigung, technische Daten, Farbe oder Materialien zu ändern. Daher kann keine Garantie auf die hier veröffentlichen Daten gegeben werden. Sollte Ihnen, vor uns, eine Abweichung auffallen bitten wir um Nachricht, damit wir die Daten entsprechend anpassen können.

** Für das Angebot der Online Artikel verwenden wir die Fotografie einer Artikelgröße. Je nach bestellter Größe, kann der gelieferte Artikel daher von den gezeigten Bildern in Form, Farbe oder im Größenverhältnis ggf. abweichen. Die Bilder werden mit Studiolicht erstellt, der Farbton kann durch die Fotografie verfälscht sein.

Die Gewindenorm Rohrzoll oder wie Sie das zöllige Gewinde in "mm" umrechnen müssen (Werte "mm" gerundet):

1/8 Zoll = 9,5mm
1/4 Zoll = 12,9mm
3/8 Zoll = 16,4mm
1/2 Zoll = 20mm
3/4 Zoll = 26mm
1 Zoll = 32mm (nicht 25,4mm !!)
1 1/4 Zoll = 40mm
1 1/2 Zoll = 48mm
2 Zoll = 59mm
